图文并茂一文读懂压力容器那些事！

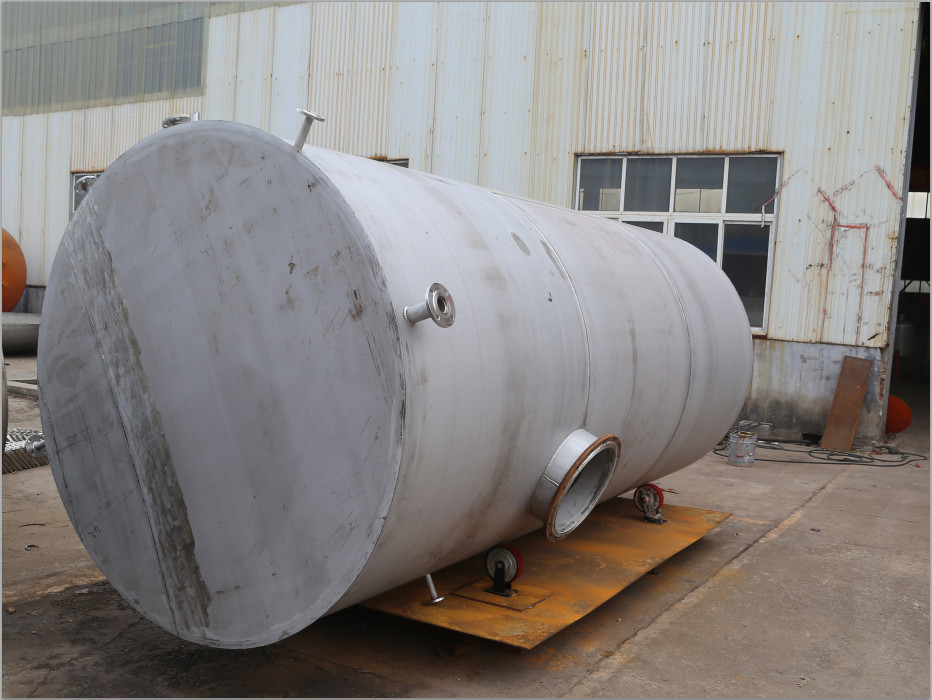

压力容器：工业的心脏，安全的基石\n\n在化工、石油、能源、制药乃至食品等众多工业领域，压力容器作为一种能够承受内外压力、盛装气体或液体并完成反应、传热、分离、储存等工艺过程的密闭设备，被誉为“工业的心脏”。由于其内部往往储存着高温、高压、易燃、易爆或有毒介质，一旦发生失效，后果不堪设想。因此，了解压力容器的方方面面，不仅是工程师的必修课，也是保障公共安全的重要一环。本文将通过图文并茂的方式，带您一文读懂压力容器那些事。\n\n### 一、什么是压力容器？一张图看清定义\n\n根据中国《特种设备安全法》和《固定式压力容器安全技术监察规程》（TSG 21-2016），压力容器是指同时满足以下三个条件的密闭设备：\n\n1. 工作压力：最高工作压力大于或等于0.1MPa（表压）；\n2. 容积：容积大于或等于30L且内直径（非圆形截面为最大尺寸）大于或等于150mm；\n3. 介质：盛装气体、液化气体以及最高工作温度高于或等于标准沸点的液体。\n\n（想象一张示意图：一个圆柱形罐体，标注有压力表、安全阀、进出口管道，并标明P≥0.1MPa，V≥30L等人）\n\n需要说明的是，并非所有承压设备都是压力容器。比如我们的家用高压锅，虽然内部有压力，但因容积小、压力低，通常不属于特种设备监管范围。而对于核反应堆压力容器等特殊设备，则有更严格的分支标准。\n\n### 二、压力容器的家族谱系：分类与分级\n\n压力容器的种类繁多，为了便于管理和监督，通常从多个维度进行分类。\n\n1. 按设计压力（p）分级：\n - 低压容器（L）：0.1MPa ≤ p < 1.6MPa\n - 中压容器（M）：1.6MPa ≤ p < 10MPa\n - 高压容器（H）：10MPa ≤ p < 100MPa\n - 超高压容器（U）：p ≥ 100MPa\n\n2. 按品种划分：\n 反应压力容器（如反应釜）、换热压力容器（如热交换器）、分离压力容器（如分离器）、储存压力容器（如储罐）。\n\n3. 按工艺过程中的作用划分：\n 反应、换热、分离、储存。\n\n4. 按安全综合分类（TSG 21-2016 采用的方法）：\n 根据介质危害性与设计压力、容积的乘积（p·V）将压力容器分为Ⅰ、Ⅱ、Ⅲ类。其中，Ⅲ类容器危险性最高，监管最为严格。\n\n（配图建议：一个金字塔或分层图，从底部到顶部依次为Ⅰ类、Ⅱ类、Ⅲ类，用颜色加深表示风险等级提高）\n\n### 三、压力容器的“五脏六腑”：结构解析\n\n一台典型的压力容器并非只有筒体，而是由多个关键部件协同工作。\n\n- 筒体：主要承压部件，多为圆柱形，由钢板卷焊或锻造而成。\n- 封头：与筒体连接形成密闭空间，常见有椭圆形、碟形、球形、锥形等。\n- 法兰：用于连接筒体与封头或管道，保证密封。\n- 密封元件：如垫片（非金属、金属或组合式），防止介质泄漏。\n- 开孔与接管：为进出物料、安装仪表、检修等设置，但会削弱筒体强度，需要补强。\n- 安全附件：安全阀、爆破片、压力表、液位计、温度计等，是保障容器安全的最后一道防线。\n- 支座：支撑容器本体，有立式、卧式等不同形式。\n\n（配图建议：压力容器三维剖面图Annotation，标注每一个部件名称）\n\n举个栗子，如果有机会拆开一台高压换热器，你会看到内部布满换热管束，两端有管板，这其实是复杂度更高的换热压力容器。无论如何变形，安全附件和承压部件永远是不变的主角。\n\n### 四、风险与安全：为什么受监管？\n\n压力容器失效的常见模式有：\n\n- 韧性断裂：材料在压力下超载失稳，裂纹扩展最终撕裂，瞬间发生，碎片四散。\n- 脆性断裂：低温或材料缺陷导致脆性开裂，无先兆。\n- 疲劳断裂：反复加卸载引起裂纹裂纹萌生和亚临界扩展。\n- 腐蚀减薄：内壁不断被侵蚀变薄，某一天打开才恍然大悟。\n- 蠕变：在高温、应力长时间下缓慢导致的变形。\n\n任何来源的事故都非常惨烈：2013年某化工厂爆炸，2015年某地气瓶爆炸……血的教训促使企业实施全过程安全管理：设计选材、制造检验维修、定期检验及信息化监管。工厂时常可以通过试验内窥镜检查内壁水垢锈斑是否有超标；也可以借助腐蚀在线监测波等高级手段；然而简易常用的检测还是万年不变：每3~6年进行内外部全面检测，安全阀年度校对等等（但当前法规正在逐渐改善这方面的管理模式）。\n\n应构建纵深防御吧：在设计、制造做到本征安全则必定是最好的了，再借力制度（使用技术管理计划）+ 监督检查 + 应急预警阻断三大防线。\n\n### 五、未来的趋势\n\n向着长周期高参数趋势发展及紧凑结构和智能化。现在的大型移动工厂说不定非常受人注目:标准撬装LNG压力容器了，可实现迅速机动提供能源。（再换个地方办公没那么委屈干活说不定变得和游戏手柄也有一定相关性！事实上与大量数据交互趋势可联想现在流行的IOT支撑环境了吧）：物联网传感器将在压力容器的健康管理中不替换其数字保姆功能了去追踪并深究一系列故障趋势来自主精确故障预防关联数据帮助全面寿命延长。）
注：本文力图为阅读理解，可对照中华人民共和国国家标准特别公告综合。
